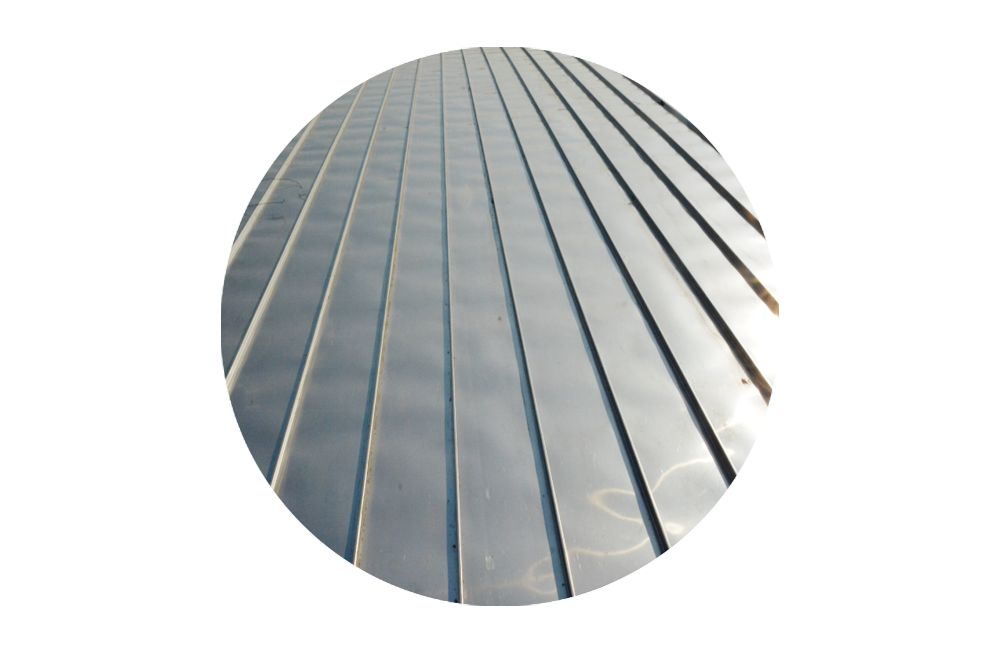

不锈钢屋面是指采用不锈钢薄板作为屋盖材料,将结构层和防水层合二为一的屋盖形式。一般分为普通不锈钢屋面系统(非焊接)和焊接不锈钢屋面系统两种。

普通不锈钢屋面系统,其材料多采用奥氏体不锈钢,牌号一般为 022Cr19Ni10(SUS304L)、022Cr17Ni12Mo2(SUS316L)。奥氏体不锈钢具有加工硬化大、加工回弹高,线膨胀系数大等特点。

焊接不锈钢屋面系统,采用连续焊接形式,其材料多采用铁素体不锈钢,牌号为 019Cr23MoTi(445J1)和 019Cr23Mo2Ti(445J2)。铁素体不锈钢具有导热系数大,线膨胀系数小、抗氧化性好、抗腐蚀强等特点。这两种铁素体不锈钢碳、氮等间隙元素含量极低,铬元素含量在 22~24%,含有钼元素,没有镍元素,添加了铌钛稳定化元素。加工性能好,焊接性能佳,加工硬化小,回弹低。同时这种铁素体不锈钢的价格相对于 SUS316L 要低廉。

连接形式:

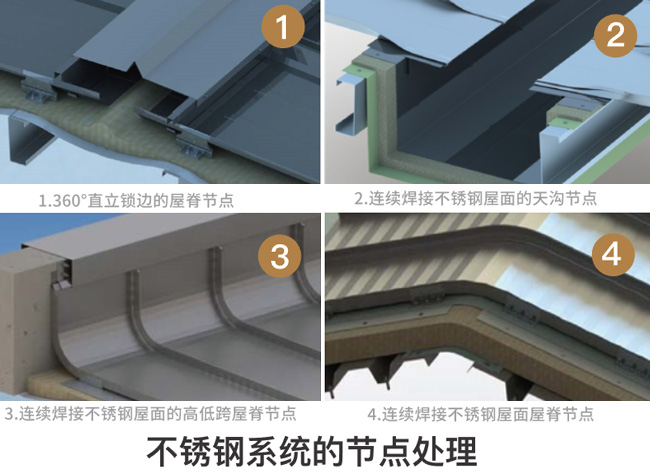

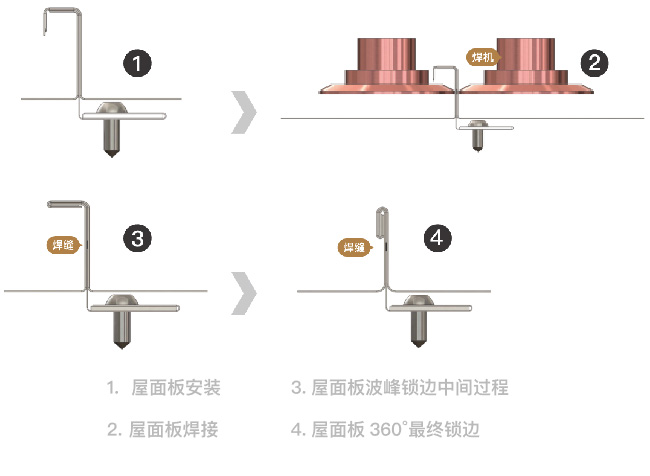

形式:不锈钢屋面板360°直立锁边加连续焊接。

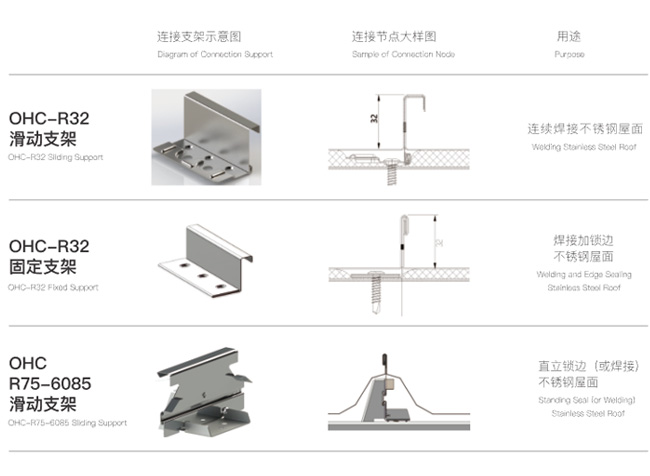

不锈钢屋面与不锈钢固定座通过自动不锈钢焊机焊接在一起,屋面板与固定座的连接,固定座用自攻螺钉固定在檩条或者加强钢底板上。这样使屋面板与底层受力结构直接可靠连接,受力传力明确。由于焊缝的耐久性与不锈钢屋面板几乎一致,这样在整个屋面系统的寿命周期内,屋面板的抗风性能与防水性能都得到了保证。

系统构成:

一般公共建筑不锈钢屋面,其构造自下往上依次为:

  1. 吸音层镀锌穿孔压型钢底板;
  2. 吸音棉/下铺无纺布;
  3. PE隔汽防潮膜;
  4. 主、次檩条
  5. 镀锌钢丝网;
  6. 玻璃纤维保温棉(铝箔贴面防潮层);
  7. 2mm热浸镀锌钢板持力层;
  8. 防水层;
  9. 降噪隔声泡棉;

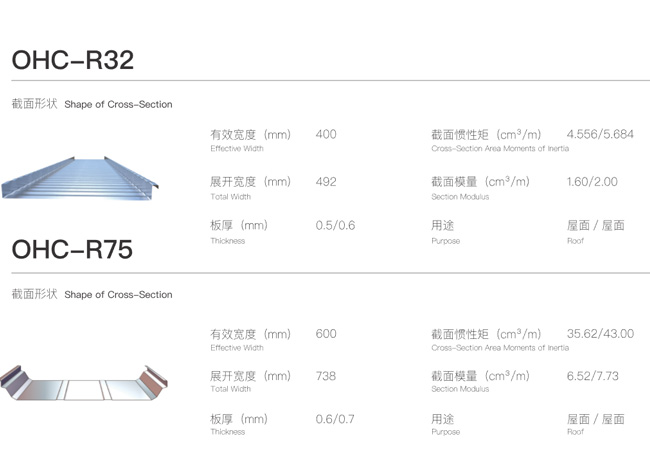

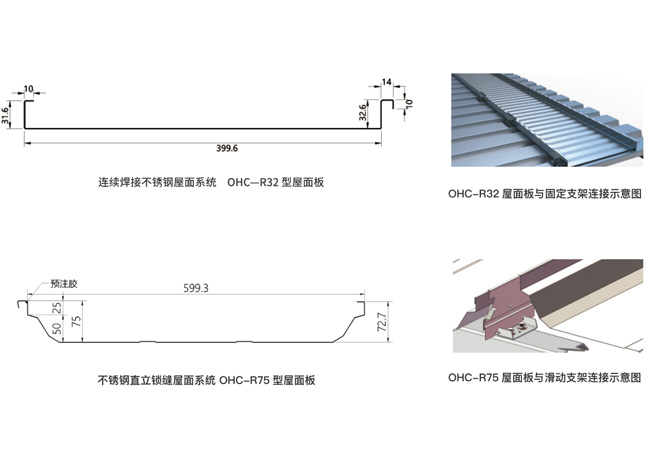

  10. 连接支座及0.5mm 445J2铁素体不锈钢连续焊接屋面板32/400;
  11. 铝合金夹具;

不锈钢或钛合金装饰板;

不锈钢屋面系统优点:

不锈钢屋面系统具有如下优点。

  1. 高耐久性:优异的耐腐蚀性能,80年以上的使用寿命。
  2. 采用连续焊接的不锈钢屋面系统,其气密性、防水性能是目前已知的最佳的屋面系统;实现后期免维护。

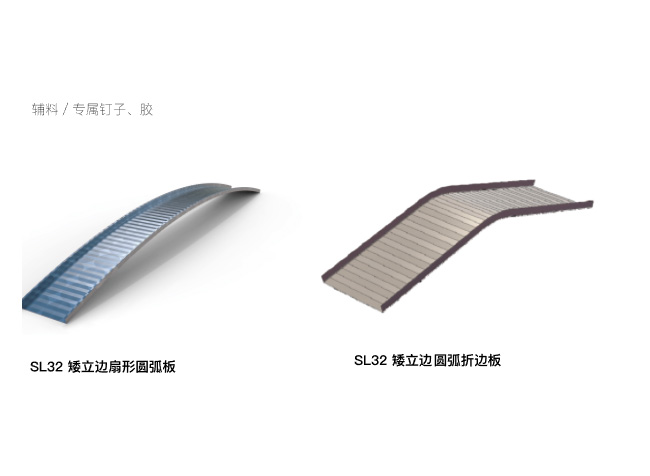

  3. 应用范围广:矮立边的焊接不锈钢屋面系统,可用于扇形、圆弧形、马鞍形、双曲面等各种特殊形式的屋面。因为不锈钢屋面板能承受高度弯曲而不破裂、韧性良好,装饰性强。
  4. 高经济指标:使用寿命长,不需要维护,全寿命周期内成本低。
  5. 可持续发展:100%可回收,使用期内屋面重金属流失率极低,不会对环境造成任何污染。
  6. 防火性能好:800℃可以维持60%以上的强度,熔点远低于铝板、钛锌板、铜板等。
  7. 强度高:不锈钢设计强度明显高于铝合金、铜、钛锌板等材料,不锈钢的极限破坏强度,将近600MPa,具有很大的安全储备空间。
  8. 不锈钢屋面板采用横向压纹可以增加屋面板强度,减少屋面光反射。
  9. 完美的建筑效果:不锈钢表面处理多种多样,经过氟碳喷涂的不锈钢表面,抗酸雨、抗腐蚀、抗紫外线能力极强,既可以表现不锈钢特有的材质外观,也可以通过涂层和镀层展现绚丽的彩色不锈钢效果。

适用范围:

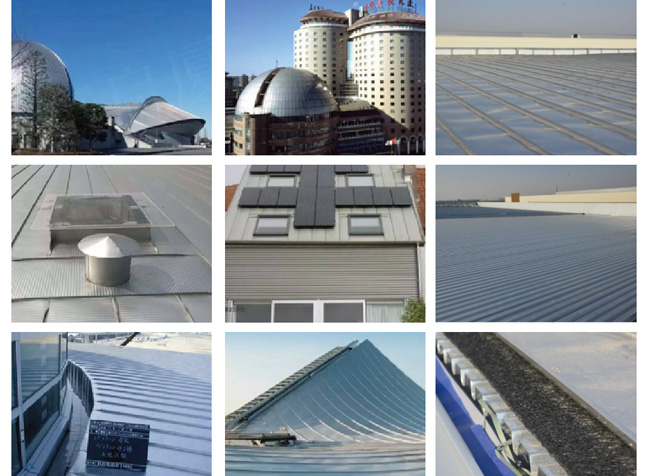

商业大厦、写字楼、城市地标建筑、公共建筑、机场及高铁站

产品价值:

具有较高性能价格比,成本低、工期短、使用寿命长。

连续自动焊接不锈钢系统

不锈钢屋面与不锈钢固定座通过自动不锈钢焊机焊接在一起,屋面板与固定座的连接牢固、可靠,在极大地提高了抗风能力的同时避免了漏水的隐患。固定座用自攻螺钉固定在檩条或者加强钢底板上。这样使屋面板与底层受力结构直接可靠连接,受力传力明确。由于焊缝的耐久性与不锈钢屋面板几乎一致,这样在整个屋面系统的寿命周期内,屋面板的抗风性能与防水性能都得到了保证。
